SSD NVMe NGFF (накопители с энергонезависимой памятью и интерфейсом PCI-E)

Проблема:

• при установке SSD M.2 NVMe в старые материнские платы, например, через переходник M.2 на PCI-E, BIOS или старые UEFI не "видят" накопитель, т.к. не имеют драйвера;
• соответственно, загрузить Windows с накопителя M.2 PCI-E не возможно.

Варианты решения

• предварительно запускать с флэшки мульти-загрузчик CLOVER (самый простой вариант, но флэшка всегда будет включена в ПК, этот вариант описан ниже);
• перепрошить BIOS/EFI с уже прошитой поддержкой NVMe (модификации есть не для всех плат, но можно проверить ​тут);
• записать загрузочную флэшку с EFI разделом для драйверов и подключать драйвер до загрузки Windows (почти универсально для всех старых EFI);
• прошить драйвер NVMe в UEFI на мат.плате (если памяти достаточно и производитель позволяет);

Порядок запуска Windows с накопителя NVMe через CLOVER, работающий на ASUS H81M-R:

• загружаем последнюю версию ​BootDiskUtil.exe для Windows;
• загружаем последний релиз и записываем CLOVER на флэшку с помощью BootDiskUtil;
• Переносим драйвер для NVMe в загрузочную область CLOVER:
  • заходим в папку G:\EFI\CLOVER\drivers\off (где диск «G» — это ваша флешка, а папка «off» — это папка с не подключенными драйверами Кловера).
  • Находим файл NvmExpressDxe.efi
  • копируем файл в папки G:\EFI\CLOVER\drivers\BIOS и G:\EFI\CLOVER\drivers\UEFI.
• загружаемся с флэшки с Кловером и видим меню выбора с какого диска загружаться.

Уже после этого можно брать флэшку с Windows 8.1/10 и начинать чистую установку.

В моём случае я делал клонирование накопителя через Acronis, поэтому загружаю свою старую ОС Windows 8.1

Запуск Windows с NVMe после клонирования накопителя

• выбираем диск Windows UEFI boot;
• видим как несколько раз Windows выпадает в синий экран;
• после запуска восстановления Windows, изменяем драйвер загрузки ACHI на NVMe через командную строку:
  • запускаем в командной строке Regedit;
  • ищем куст HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\storahci\
  • ключ ErrorControl (его значение будет равно 3), изменяем его на 0
  • если есть ветка StartOverride меняем в ней ключ на 0 или удаляем её;
  • ищем куст HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\stornvme\
  • ключ ErrorControl (его значение будет равно 3), изменяем его на 0
  • если есть ветка StartOverride меняем в ней ключ на 0 или удаляем её;
  • подключаем ветку реестра SYSTEM из папки C:\Windows\System32\config
  • в подключенной ветке ищем кусты HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\storahci\ HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\stornvme\ или HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet1\Services\storahci\ HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet1\Services\stornvme\
  • меняем также значения на 0, как указано выше.
• перезагружаемся
• выбираем загрузку в CLOVER Windows UEFI boot

Результаты тестирования

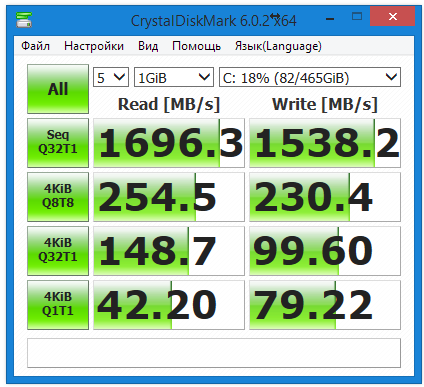

Для переходника включенного в PCI-E 2.0, скорость накопителя ограничивается 2 Гбит/с, поэтому Samsung EVO 970 Plus 500 Gb работает на скорости около 1700 Мегабайт в секунду.

Опорные материалы

• ​https://ru.wikipedia.org/wiki/NVM_Express -- что такое NVMe;
• ​https://m.habr.com/ru/post/472224/ -- материал про запуск мульти-загрузчика CLOVER;
• ​https://github.com/CloverHackyColor/CloverBootloader/releases/ -- свежие сборки загрузчика CLOVER;
• ​http://cvad-mac.narod.ru/index/bootdiskutility_exe/0-5 -- утилита для подготовки загрузчика-прокладки CLOVER для систем с BIOS или ограниченными EFI;
• ​https://www.win-raid.com/t871f50-Guide-How-to-get-full-NVMe-support-for-all-Systems-with-an-AMI-UEFI-BIOS.html -- ручное изменение прошивки BIOS для поддержки NVMe;
• ​https://winitpro.ru/index.php/2013/05/30/kak-vklyuchit-ahci-v-windows-8-bez-pereustanovki-sistemy/ -- переключение загрузки с ACHI на NVMe;
• ​http://onuphriev.blogspot.com/2019/09/nvme-ssd-m2-asus-support.html -- модифицированные BIOS с поддержкой NVMe;
